АДС-2000
KNS so‘rilgan havosi uchun ko‘mir adsorberi: shishatolali plastik korpus, impregnatsiyalangan faollashtirilgan ko‘mir

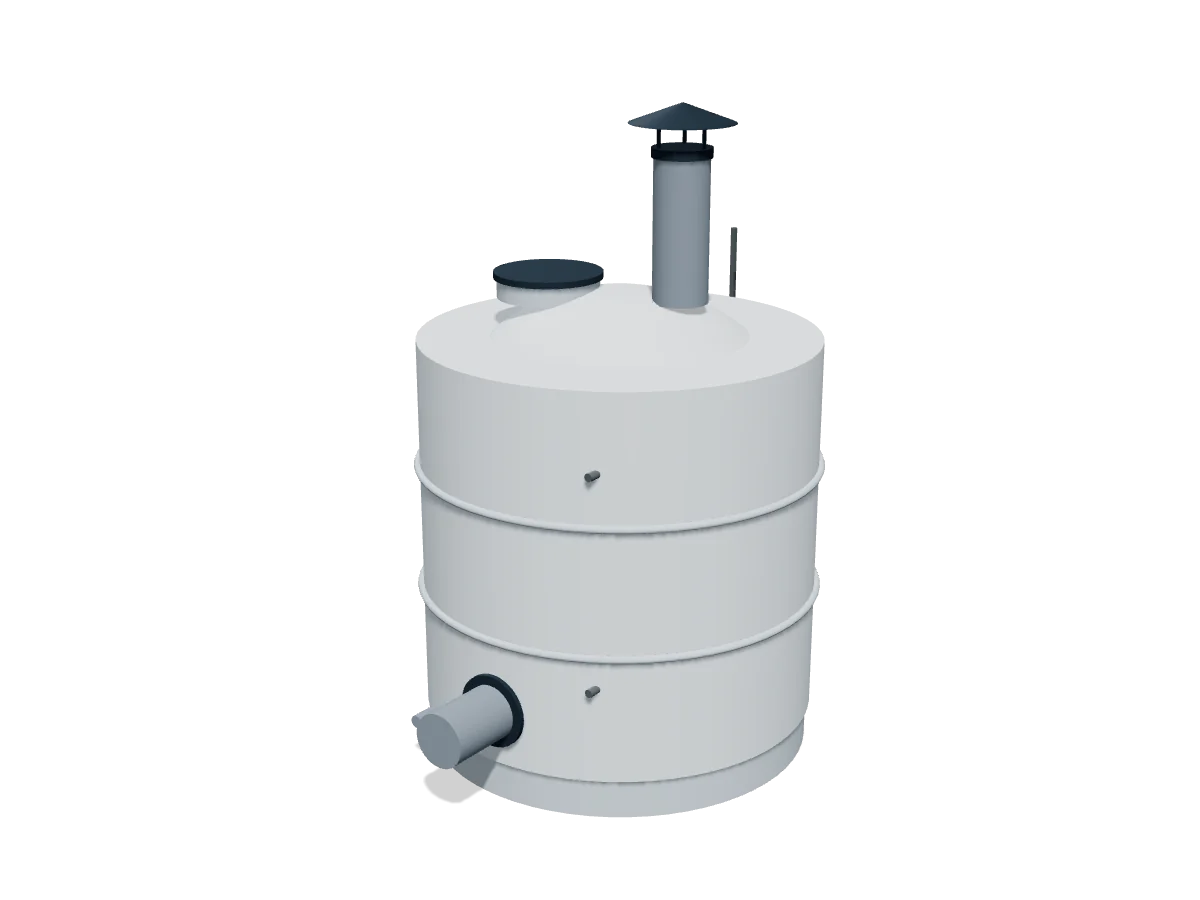

АДС-2000 · katalog bo‘yicha vizualizatsiyaGabarit chizmasi
Sxema model parametrlari bo‘yicha avtomatik qurilgan. Yon ko‘rinish, o‘lchamlar mm da. Ishchi chizma emas.
Texnik tavsiflar
Havo sarfi, filtr turi va to‘plamga bog‘liq. Obyekt uchun hisoblaymiz.
KNS hidsizlantirish: VK, ADS, BF
ADS adsorberi — faollashtirilgan ko‘mir qatlamli vertikal shishatolali plastik korpus. Ventilyatsiya to‘plamidan kelgan havo qatlamdan pastdan yuqoriga o‘tadi, vodorod sulfid va boshqa hidli moddalar ko‘mirda ushlanib qoladi.
Qatorda nominal sarfda havoning ko‘mir bilan kontakt vaqti 6–9 soniya — odatiy minimum 3 soniyadan ko‘p. Zaxira KNS ning nam havosi va resurs uchun kerak: ko‘mir qancha ko‘p bo‘lsa, shuncha kam almashtiriladi. Qatlam bir metrdan qalin emas, shuning uchun qarshilik kichik — 300 Pa gacha.
Adsorber suv talab qilmaydi va kichik KNS hamda past vodorod sulfid konsentratsiyalari uchun mos. Nam havo ko‘mir ishini yomonlashtiradi, shuning uchun kondensat bo‘lsa, adsorber oldiga isitgich yoki tomchi ajratgich qo‘yiladi.
- Tayanch panjarali shishatolali plastik korpus
- Impregnatsiyalangan ko‘mirning birinchi yuklamasi
- Flanesli kirish va chiqish patrubkalari
- Ko‘mirni almashtirish uchun lyuk
- Ko‘mirdan oldin va keyin namuna olish shtutserlari
- Kondensat drenaji
- Pasport va foydalanish qo‘llanmasi
- Ventilyator — VK to‘plami
- Havoni isitish (kondensat bo‘lsa, opsiya)
- Ko‘mirni rejali almashtirish
- Adsorber uchun maydoncha
Qayerda o‘rnatiladi
Uylar, maktablar va bolalar maydonchalari yonidagi, aholi shikoyat qiladigan stansiyalar.
Ventilyatsiya to‘plami va filtr KNS-5…KNS-300 bilan birga yetkaziladi, patrubkalar zavodda chiqariladi.
Ishlab turgan stansiyada uni to‘xtatmasdan lyuklarni germetiklash, so‘rish va filtr o‘rnatish.
Qabul kameralari, panjaralar, o‘rtachalashtirgichlar, loyqa rezervuarlari — oqova aralashadigan joylar.
Bosimli kollektor chiqadigan quduqlar: vodorod sulfid eng ko‘p shu yerda ajraladi.
Go‘sht kombinatlari, sut va oziq-ovqat ishlab chiqarishlari — yog‘li va iliq oqova.
ADS-250 — VK-100 va VK-250 bilan (KNS-5…KNS-100), ADS-500 — VK-400 bilan (KNS-150…KNS-300), ADS-1000 — VK-1000 bilan, ADS-2000 — yirik stansiyalar va tozalash inshootlari. Adsorberning nominal sarfi ventilyator sarfidan kam bo‘lmasligi kerak.
Cheklovlar
Resurs vodorod sulfid konsentratsiyasi va namlikka bog‘liq. Doimiy yuqori yuklamada ko‘mir tez-tez almashtiriladi — unda biofiltr foydaliroq.
KNS havosi deyarli doimo nam. Ko‘mir oldidagi kondensat chiqariladi, kerak bo‘lsa havo isitiladi.
Ko‘mirdan keyin vodorod sulfid paydo bo‘lsa, yuklamani almashtirish vaqti kelgan. Buning uchun korpusda namuna olish shtutserlari bor.
