ВК-250
Вентиляционный комплект для приёмного резервуара КНС: вытяжной вентилятор, герметизация люка, приточный клапан

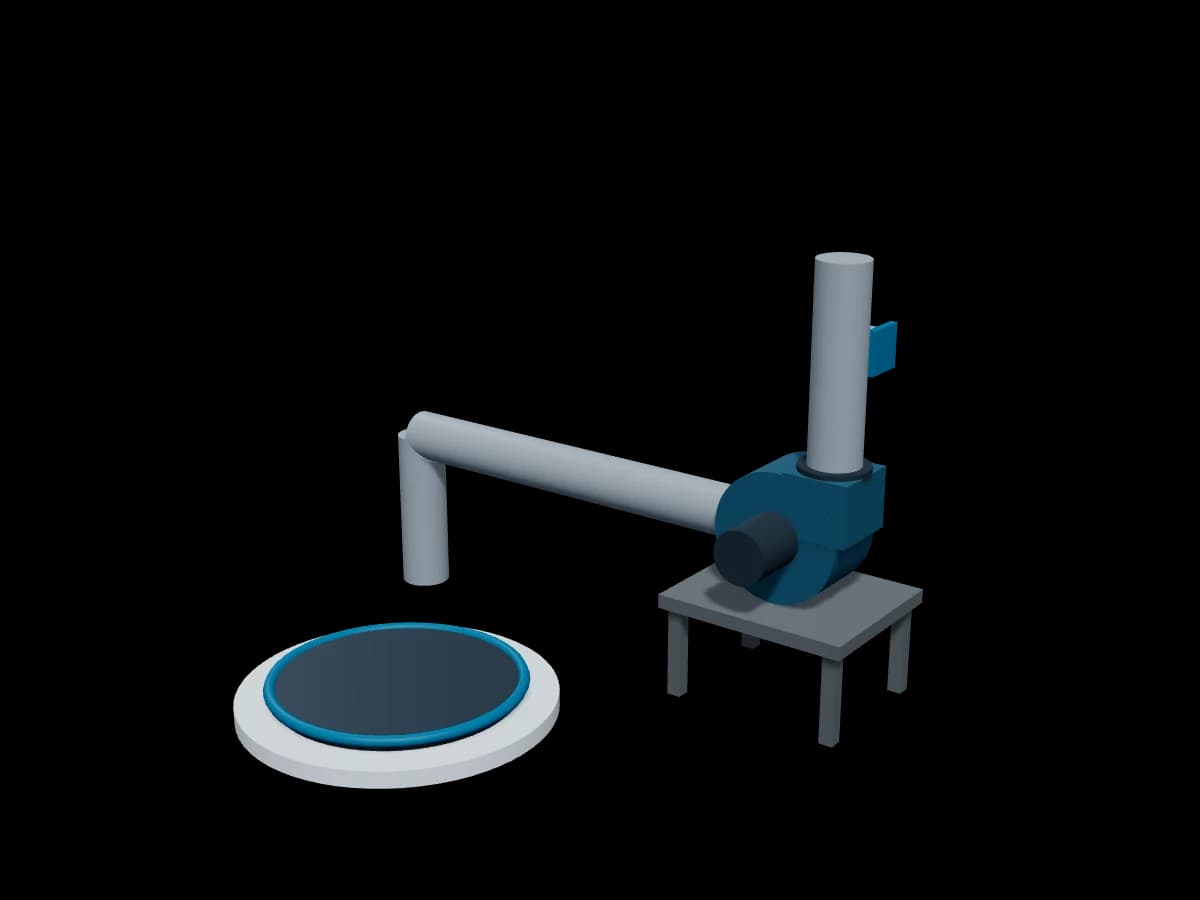

ВК-250 · визуализация по каталогуГабаритный чертёж
Схема автоматически построена по параметрам модели. Вид сбоку, размеры в мм. Не является рабочим чертежом.
Технические характеристики
Зависит от расхода воздуха, типа фильтра и комплектации. Рассчитываем под объект.
Дезодорация КНС: ВК, АДС, БФ
Комплект ВК создаёт в приёмном резервуаре КНС небольшое разрежение: воздух входит через приточный клапан и уходит только через вытяжку. Запах больше не выходит через люк и неплотности, а весь вытяжной воздух можно направить на фильтр.
Расход вентилятора выбирают как больший из двух: 12 обменов в час объёма резервуара и 1,1 пиковой подачи насосов — воздух должен уходить быстрее, чем поднимается уровень. Вентилятор подобран на сопротивление до 800 Па, чтобы за ним можно было поставить угольный адсорбер или биофильтр.
Постоянная вытяжка ещё и снижает влажность и концентрацию сероводорода под крышкой — меньше коррозия металла, лестниц и кабелей внутри станции.
- Радиальный вентилятор в коррозионностойком корпусе на раме
- Воздуховоды ПВХ/ПП с фланцами и отводами
- Уплотнение люка и крышки резервуара
- Приточный клапан с обратной заслонкой
- Отвод конденсата в резервуар
- Реле контроля работы вентилятора
- Паспорт и схема монтажа
- Фильтр (АДС или БФ) — отдельная позиция
- Электроподключение и шкаф КНС
- Взрывозащищённое исполнение — если его требует проект
- Павильон или навес
Где ставят
Станции рядом с домами, школами и детскими площадками, на которые жалуются жители.
Комплект вентиляции и фильтр поставляются вместе с КНС-5…КНС-300, патрубки выводятся на заводе.
Герметизация люков, вытяжка и фильтр на действующей станции без её остановки.
Приёмные камеры, решётки, усреднители, иловые резервуары — места, где сток перемешивается.
Колодцы, куда выходит напорный коллектор: здесь сероводород выделяется сильнее всего.
Мясокомбинаты, молочные и пищевые производства с жиросодержащим и тёплым стоком.
ВК-100 — КНС-5…КНС-25 (⌀1600 × 3000), ВК-250 — КНС-50…КНС-100, ВК-400 — КНС-150…КНС-300, ВК-1000 — бетонные КНС с резервуаром до ~80 м³. Для другой станции считаем по объёму резервуара и подаче насосов.
Ограничения
Если сток застаивается в резервуаре или напорном коллекторе часами, сероводорода много. Сначала сокращают время пребывания и перепады, затем подбирают фильтр на остаток.
При постоянно высоком сероводороде уголь насыщается быстро и его часто меняют. Тогда выгоднее биофильтр или реагенты в стоке.
Загрузку держат влажной, а вентилятор работает круглосуточно. Долгие остановки и пересыхание ослабляют бактерии.
Номиналы ряда рассчитаны на типичные условия КНС. Для жилья в нескольких десятках метров и пиков сероводорода время контакта увеличивают — решение принимаем по замерам.
