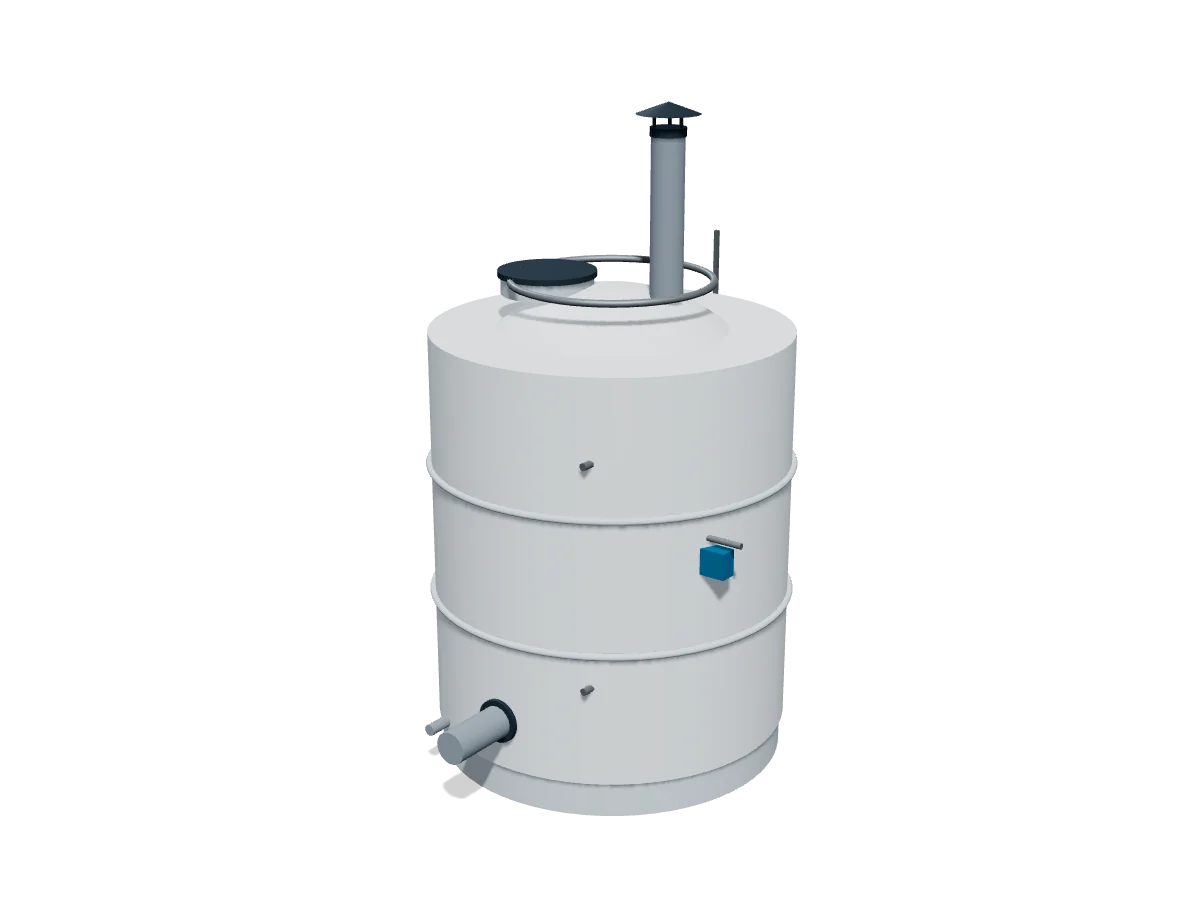

БФ-400
Биофильтр для вытяжного воздуха КНС и очистных: влажная загрузка, на которой бактерии окисляют сероводород
БФ-400 · визуализация по каталогуГабаритный чертёж
Схема автоматически построена по параметрам модели. Вид сбоку, размеры в мм. Не является рабочим чертежом.
Технические характеристики
Зависит от расхода воздуха, типа фильтра и комплектации. Рассчитываем под объект.
Дезодорация КНС: ВК, АДС, БФ
Биофильтр БФ — корпус из стеклопластика со слоем загрузки 1,2 м. Загрузку держат влажной орошением; на ней живут серобактерии, которые окисляют сероводород. Воздух подаётся снизу через распределительную камеру и выходит сверху очищенным.
Время контакта воздуха с загрузкой у ряда 53–58 секунд при номинальном расходе. Этого обычно хватает для типичных концентраций сероводорода в КНС. Если жильё в нескольких десятках метров или бывают сильные пики, время контакта увеличивают — берут модель больше.
Сероводород превращается в серную кислоту, которая стекает с дренажом. Поэтому корпус — из стеклопластика, а дренаж возвращают в приёмный резервуар КНС. Расходников почти нет: загрузку меняют раз в несколько лет.
- Корпус из стеклопластика с распределительной камерой и решёткой
- Загрузка биофильтра
- Система орошения с форсунками и электромагнитным клапаном по таймеру
- Увлажнение воздуха на входе
- Дренаж в приёмный резервуар КНС
- Люк для осмотра и замены загрузки
- Штуцеры отбора проб, датчик перепада давления
- Вентилятор — комплект ВК
- Подвод воды для орошения
- Фундамент или площадка
- Утепление и подогрев воды для холодных зон
Где ставят
Станции рядом с домами, школами и детскими площадками, на которые жалуются жители.
Комплект вентиляции и фильтр поставляются вместе с КНС-5…КНС-300, патрубки выводятся на заводе.
Герметизация люков, вытяжка и фильтр на действующей станции без её остановки.
Приёмные камеры, решётки, усреднители, иловые резервуары — места, где сток перемешивается.
Колодцы, куда выходит напорный коллектор: здесь сероводород выделяется сильнее всего.
Мясокомбинаты, молочные и пищевые производства с жиросодержащим и тёплым стоком.
БФ-150 — с ВК-100 (КНС-5…КНС-25), БФ-400 — с ВК-250 и ВК-400 (КНС-50…КНС-300), БФ-800 и БФ-1600 — бетонные КНС, приёмные камеры и сооружения очистных. Номинальный расход биофильтра должен быть не меньше расхода вентилятора.
Ограничения
Бактериям нужен поток воздуха и влага. При остановке вентилятора на дни и пересыхании загрузки фильтр выходит на режим заново — обычно несколько недель.
После монтажа загрузка «обрастает» бактериями постепенно. На время пуска можно поставить угольную ступень после биофильтра.
Стекающая вода содержит серную кислоту. Её отводят в резервуар КНС, а не на рельеф.
